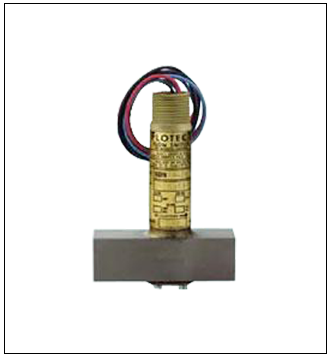

V6流量开关

特点:
 带"T"字型套管;
 可提供防爆选项;
 铜和不锈钢材质可选;
 动作点现场可调和不可调两种;



 ■ 产品概述
适用场合:
  在低流速或无流体时保护泵,发动机和其它设备;控制泵的时序操作;自动启动辅助泵和发动机;当冷却液流量中断时停止液冷式发动机,机器和加工处理过程;无气流通过加热管时关闭加热器;根据流量控制闸门;使用应急喷淋器时声音报警。
工作原理:
  T字管湿润部件的材料、Buna-N、或Viton O 型环均采用黄铜或不锈钢材料。其执行机构是由一个柱塞迫使一个带调整阀的弹簧去控制运行速率。在线安装时,采用3/4″NPTF管道连接。 产品特点
 ■ 技术参数

类型

V6标准型

V6低流量型

介质

兼容或无腐蚀的气体和液体

兼容或无腐蚀的气体和液体

叶片

301SS

301SS

底部主体

铜或303SS

铜或303SS

磁体

陶制磁体

陶制磁体

其他部分

301,302SS

301,302SS

T形头

铜,铁,煅(造)钢或304S

铜或304SS

O形环

标准配置为Buna-N,选项配置为Viton

标准配置为Buna-N,选项配置为Viton

其他部分

301,302SS

301,302SS

温度限制

标准型:105℃, MT高温选项:205℃[MT选项非UL,CSA或CENELEC认证]

压力限制

底部主体材质是铜并且无“T”形头的开关最大压力69 bar。
底部主体材质是316 SS并且无“T”形头的开关最大压力138 bar。
“T”形头为铜制的开关最大压力17.2 bar。
“T”形头为铁制的开关最大压力69 bar。
“T”形头为煅(造)钢或不锈钢的开关最大压力69 bar。
低流量型开关:100 bar。

防护等级

防雨或防爆外壳,U.L和C.S.A. 。
I级,A,B,C和D组。
II级,E,F和G组。(A组只有在产品主体为不锈钢时)。
CENELEC:EEXD IIC T6 (T amb.=75℉) 。

电气等级:

UL型:5A@125/250 VAC。
CSA和CENELEC型:5@125/250 VAC;5A(电阻),3A(电感)@30 VDC。
MV选项:1A@125VAC。
MT选项:5A@125/250 VAC[MT选项非UL,CSA或CENELEC认证]。

电气连接

UL型:18AWG,18“(460mm)长。
CENELEC/CSA型:接线板。

管道连接

标准型3/4“ NPT,有连接盒型3/4“ NPT(阴螺纹)。

过程连接

无T形头,1/2“ NPT。

设定点调节

不可调节设定点,无“T”形头的型号叶片可修整。

低流量型可在显示量程内调节。

重量

0.9-2.7kg

流量范围

对于空气近似动作/解除动作流速(以LPM为单位)

对于冷水近似动作/解除动作流速(以LPM为单位)

管子尺寸

动作

解除动作

管子尺寸

动作

解除动作

1/2″

180

120

1/2″

5.667

3.83

3/4″

300

240

3/4″

7.5

4.67

1″

420

360

1″

1.33

6.67

1-1/4″

600

540

1-1/4″

15.17

11.3

1-1/2″

960

840

1-1/2″

22.67

19

2″

1200

1020

2

37.83

32.2



 ■ 仪表选型

选型

说明

V6

-□

/□

/□

/□

/□

/□



仪表类型

S













标准型

L

低流量型

防爆等级

EP

防爆外壳

表体材质

B1

铜 (上部)

S1

303不锈钢(上部)

B2

铜(下部)

S2

不锈钢(下部)

开关方式

S

SPDT(单刀双掷开关)

D

DPDT(双刀双掷开关)

T型头连接尺寸

1

1/2" NPT

2

3/4" NPT

3

1" NPT

4

1-1/4" NPT

5

1-1/2" NPT

6

2" NPT

LF

低流量型(1/2" NPT连接)

T型头材料

MI

FS

锻钢

B

S

不锈钢

O

无T形头,可修整叶片,对应LF型无T形头材料

,可选择与T形材料匹配的下部外壳材料

其他选项

CN

达到CENELEC/CSA结构标准(有JCT选项标准)。

JCT

防雨和防爆接线盒。

MV

金连接点开关对应干燥的电路。

MT

高温选项 400℉(205℃)。

VIT

VITON "O"形环代替Buna-N在低流量型的开关上。
